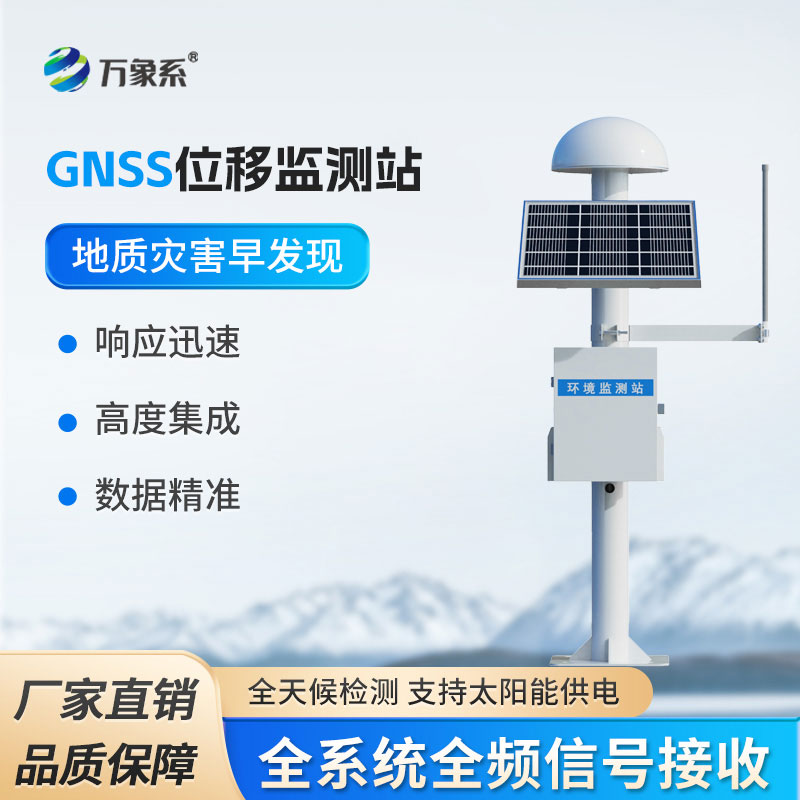

一、扼流圈GNSS監測站產品簡介

扼流圈GNSS監測站又稱GNSS位移監測站，GNSS位移監測系統，扼流圈GNSS監測站是一款能夠在復雜惡劣環境下對建筑物以及公路橋梁山體等目標物的微小位移變化進行實時監測，具有位移報警、位移量輸出、位移角度輸出等功能，安裝簡單，可遠程監控和數據分析，為工程安全提供有力保障

GNSS位移站是采用差分RTK技術實現的毫米級位移監測產品，可廣泛應用于大壩安全

監測、橋梁健康檢測、滑坡預警等工程領域。該產品具備高精度、高穩定性及實時數據傳輸

能力，能夠在各種復雜環境下準確監測目標物的微小位移變化。GNSS位移站操作簡單，安

裝便捷，可遠程監控和數據分析，為工程安全提供有力保障。此外，其強大的數據處理能力

和兼容性，使得該產品能夠輕松融入各類監測系統，實現數據的共享與融合，為工程安全監

測提供全面、高效的解決方案。

二、扼流圈GNSS監測站產品參數

傳感器參數：

1.傳感器供電：DC10V-15V

2.傳感器功耗：0.25W

3.靜態精度(差分模式)：水平±(2.5mm+1ppm)，垂直±(5mm+1ppm)

4.☆天線：扼流圈天線、磁性吸波材料，有效降低多徑效應

5.☆通信協議：Modbus-RTU，支持設備端離線解算位移量、位移的垂直與水平方向

6.支持RTCM3差分?jǐn)?shù)據

7.尺寸：直徑360mm高度163mm

8.工作環境：-40°C~+85°C，0%RH~95%RH(無凝露)

監測站參數：

9.測站供電：30W太陽能板，20AH電池

10.測站功耗：傳感器+LORA：0.6W傳感器+LORA+數據上傳：0.96W

11.☆支持獨立工作模式下(不依賴云平臺)位移報警、位移量輸出、位移角度輸出

12.支持4G、無線網橋、wifi、以太網等數據通訊傳輸

13.☆支持測站TCP、HTTP、UDP直傳客戶平臺

采集器參數：

14.☆支持現場RS485輸出ASCII數據格式

15.☆支持現場添加RS485Modbus-RTU環境傳感器

16.支持內置式4GFPC天線

云平臺參數：

17.☆支持平臺轉發支持TCP，HTTP

18.☆云平臺支持3D數據查看，直觀查看觀測點的位移方向與變化量

三、產品安裝

安裝要求：1：無論基準站還是測量站周?chē)疾荒苡懈叽蠼ㄖ?，如果無法避免也應遠

離至少20米以上。2：基準站與測量站之間的間距(基線距離)推薦小于500米，最大

不超過2KM，并且盡量選擇同海拔安裝，距離過大會導致經度下降。3：基準站與測量

站之間盡量可視，如無法完全可視也要避免存在高墻、建筑物等遮擋。4：應保證

測量天線在20米內是最高點。5：安裝底座應牢固，避免因風導致的精度下降。5：

數傳天線、lora天線高度不能高于測量天線，應盡量遠離測量天線。為保證后續測量精

度，具體安裝事宜也可以聯系公司售后視頻指導。

3.附近不應有強烈信號反射物件(如大型建筑物、大面積水域等)

4.交通較為便利，利于施工、施測及后期維護作業

5.基準點測設應根據設計方案執行，其基礎應保證穩定

6.監測點測設應根據設計方案執行，確需微調應與設計單位充分溝通確定
